1.原位式激光氣體分析系統產品特性
1.無氣體交叉干擾，特定組分氣體只在特定波長下存在吸收譜，具有較強的氣體選擇性；
2.獨特的光路設計，能有效消除現場振動對光路的影響；
3.測量方式靈活，既可適應于高達1000℃高溫下的原位測量，亦可配備旁路采樣系統對氣體分析監測；
4.光強補償算法，保證儀器在高粉塵、高顆粒物的工況條件下仍準確分析監測；
5.多種測量方式，直接吸收，結合專業的譜圖分析方法，保證測量結果的靈敏度和線性范圍；
6.溫度、壓力補償，外部溫度、壓力輸入或內置溫度、壓力傳感器，結合優化的補償算法，提高測量準確性；
7.采用分布式微處理技術，分析速度快，響應時間≤1s。
2. 原位式激光氣體分析系統技術指標
|
技術指標 |
|||
|
測量技術 |
TDLAS |
||
|
測量組分 |
HF、HCL、O2、CO、CO2、H2O、O2、NH3、CH4等 |
||
|
測量準確度 |
±2 F.S.,±4 F.S.，±6%F.S. |
||
|
測量范圍 |
最小量程(1) 最大量程(1) |
||
|
NH3 |
0~10ppm 0~5000ppm |
||
|
HF |
0~2ppm 0~2000ppm |
||
|
HCL |
0~10ppm 0~3000ppm |
||
|
CO/CO2 |
0~2000ppm 0~100vol% |
||
|
H2O |
0~10ppm 0~3000ppm |
||
|
O2 |
0~3vol% 0~100vol% |
||
|
防護等級 |
主機IP20，發射、接收單元IP66 |
IP65 |
激光分析儀IP66，二次儀表IP65 |
|
工作條件 |
|||
|
電源 |
220VAC，50Hz |
||
|
吹掃氣 |
0.3~0.8MPa,15L/min |
||
|
分析儀工作溫度 |
0-95%RH,-10℃-50℃ |
||
|
光學端工作溫度 |
5-95%RH,-40℃-65℃不結露 |
||
|
氣體壓力 |
25~200kPa |
||
|
接口信號 |
|||
|
數字通訊接口 |
RS485/以太網 |
||
|
模擬量輸入 |
8路4-20mA |
4路4-20mA |
2路4-20mA |
|
模擬量輸出 |
8路4-20mA |
4路4-20mA |
2路4-20mA |
|
繼電器輸出 |
8路24V/1A |
5路24V/1A |
3路24V/1A |
3.應用領域
|
應用行業 |
測量對象 |
|
電解鋁廠等 |
HF，HCL，NH3尾氣排放監測 |
|
燃煤電廠 |
煙氣脫硝工藝的NH3逃逸監測 |
|
鋼鐵行業 |
轉爐，高爐，噴煤等CO，CO2，O2監測 |
|
石化，化工行業 |
腐蝕性氣體HF，H2S和微量H2O監測 |
|
垃圾焚燒 |
HF，HCL，CO，CO2 |
|
垃圾填埋 |
H2S，NH3 |
|
煙草加工 |
CO，CO2 |
|
廢水處理 |
H2S |
|
環境空氣 |
H2S，NH3，CO，CO2監測 |
|
工業工藝流程 |
H2O，CO2，O2監測 |
咨詢電話：027-8795 5899
134 6997 0286
咨詢QQ ：692922878
在線煤氣分析系統 TY-8300
TY-8300型煤氣在線分析系統是天禹智控自主研發新型在線監測系統，該產品基于非分光紅外（NDIR）氣體分析技術、長壽命電化學傳感技術以及基于MEMS的熱導技術，可同時在線測量煤氣的熱值，以及CO、CO2、CH4、H2、O2、CnHm等氣體的體積濃度。預處理系統采用冷干法設計，關鍵部件采用原裝進口，可根據現場不同的工況條件，為客戶定制解決方案，保證分析系統的可靠運行。
便攜紅外煤氣分析儀 TY-6330P
紅外煤氣成分及熱值分析儀采用進口NDIR非分光紅外傳感器，長壽命電化學傳感器和基于MEMS的熱導傳感器，運用先進的數字處理技術，可同時在線測量煤氣、生物燃?xì)庵蠧O、CO2、CH4、H2、O2、CnHm等六種氣體的體積濃度，根據氣體濃度值快速準確計算出相應的熱值。
在線紅外煤氣分析儀 TY-6330
在線紅外煤氣熱值儀TY-6330采用自主知識產權的NDIR非分光紅外技術和基于MEMS的TCD熱導技術，主要用于測量各種煤氣、生物燃?xì)庵械腃O、CO2、CH4、H2、O2、CnHm?等六種氣體體積濃度及熱值。
在線激光氣體分析儀 TY-6500
在線激光氣體分析儀TY-6500采用國際最先進的TDLAS激光技術，主要用于測量各種氣體中的HF、HCL、O2、CO、CO2、H2O、O2、NH3、CH4?等氣體體積濃度及熱值。

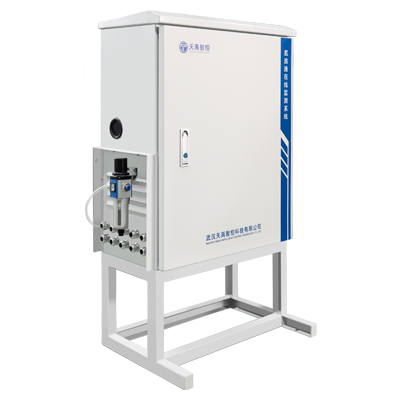

氨逃逸在線分析系統
氨逃逸在線分析系統是天禹智控自主研發新型在線監測系統，該產品基于可調諧激光吸收光譜技術（TDLAS）的原理，可測量NH3、H2S、HCL、HF等氣體濃度。預處理系統采用熱濕法設計，該系統具有靈敏度高、響應速度快、不受背景氣體干擾、非接觸式光學測量等特點，為實時準確地反映逃逸氨的變化提供了可靠保證。

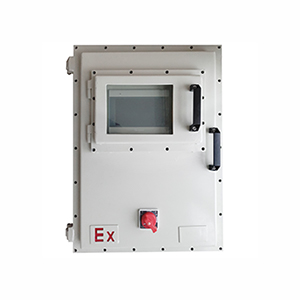

壁掛式防爆激光硫化氫氣體分析儀 TY-9500EX
硫化氫具有強烈的毒性和腐蝕性，在一些工業生產如采礦、含硫石油開采與提煉、天然氣開采與運輸過程中，均存在硫化氫產生與泄漏的風險。天禹智控的壁掛式防爆激光硫化氫氣體分析儀TY-9500EX，測量精度高、響應速度快，且維護成本低、操作方便簡單等特點，能夠彌補現有測量方法的不足。
壁掛式激光氣體分析儀 TY-6062
